管道在進行試壓過程中經常會發生波紋補償器拉伸現象，一般來說管線試壓時出現問題主要有三種類型：

（1）由于管系臨時支撐不當，或管系固定支架設置不合理，導致支架破壞，導致波紋管過量變形而失效；

（2）波紋管膨脹節設計時所考慮的壓力或位移安全裕度不夠，管線試壓時波紋管產生失穩變形失效；

（3）生產廠家制造的膨脹節生產過程中偷工減料，產品質量問題。

 在眾多的案例中，其中上述（1）是導致膨脹節拉伸的最主要原因，根據<<工業金屬管道工程施工及驗收規范>>GB50235—97中，第7.5節 壓力試驗，第7.5.2.3 款規定：為防止膨脹節在試壓過程中因?yàn)槭艿焦艿垒S向拉力的作用產生拉伸變形，管道上的膨脹節設置臨時約束裝置。而在實際安裝過程中經常發生支架設置不合理、甚至根本沒有固定支座或者臨時支撐現象。

合理的設置管系的固定，是保證波紋補償器正常發揮作用的必要條件，選用管系中對波紋管內壓推力無約束型的膨脹節，設置管道固定支座的基本原則是什么？

1、管道盲端必須設置固定支座

2、介質流向改變處必須設置固定支座

3、管道分支和變徑處必須設置固定支座

4、2個波紋補償器之間有閥門處必須設置固定支座

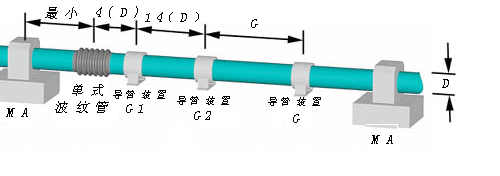

波紋補償器與管道支座的安裝方法詳見下圖，在安裝過程中必須一致遵守。
