矩形金屬波紋管膨脹的總體結構
文章出處：admin 人氣：7125發表時間：2019-12-02 03:39:46
矩形金屬波紋管膨脹節的總體結構

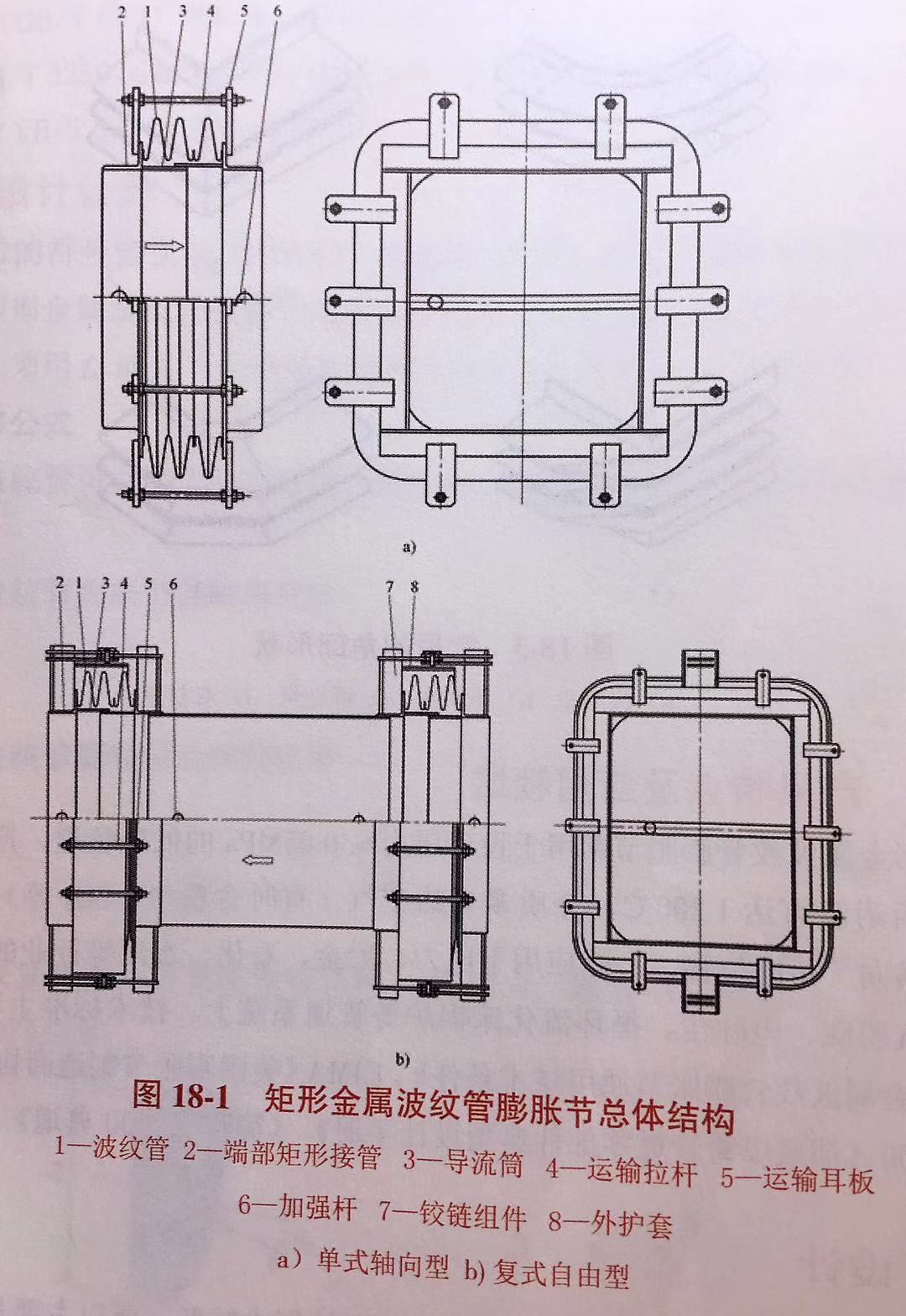

就總體結構而言，矩形金屬波紋管膨脹節可分為單式軸向型進而復式自由型，如圖18-1所示。零部件通常包括：矩形波紋管（可以有一個或多個波紋）、端部矩形接管、導流筒、鉸鏈等附屬零件。單式軸向型產品有一個矩形波紋管，一吸收軸向位移為主，也可吸收少量橫向位移。復式自由型產品有兩個矩形波紋管，可以同時吸收較大的軸向位移/橫向位移；有時候，考慮到運輸、現場安裝的方便性，大尺寸的腐蝕自由型產品可以通過兩件單式軸向型產品、以及中間矩形管道現場組裝而成。當復式自由型產品的中間矩形管道重量較重時，通常設計有鉸鏈滑槽結構將中間矩形管道重量傳遞給端部矩形接管，進而傳遞給與產品相鄰的支架或設備，以降低矩形波紋管工作應力，簡化管道支、吊架布置。
此文關鍵字：金屬波紋管膨脹節
