厚壁波紋管膨脹節產品的結構和分類

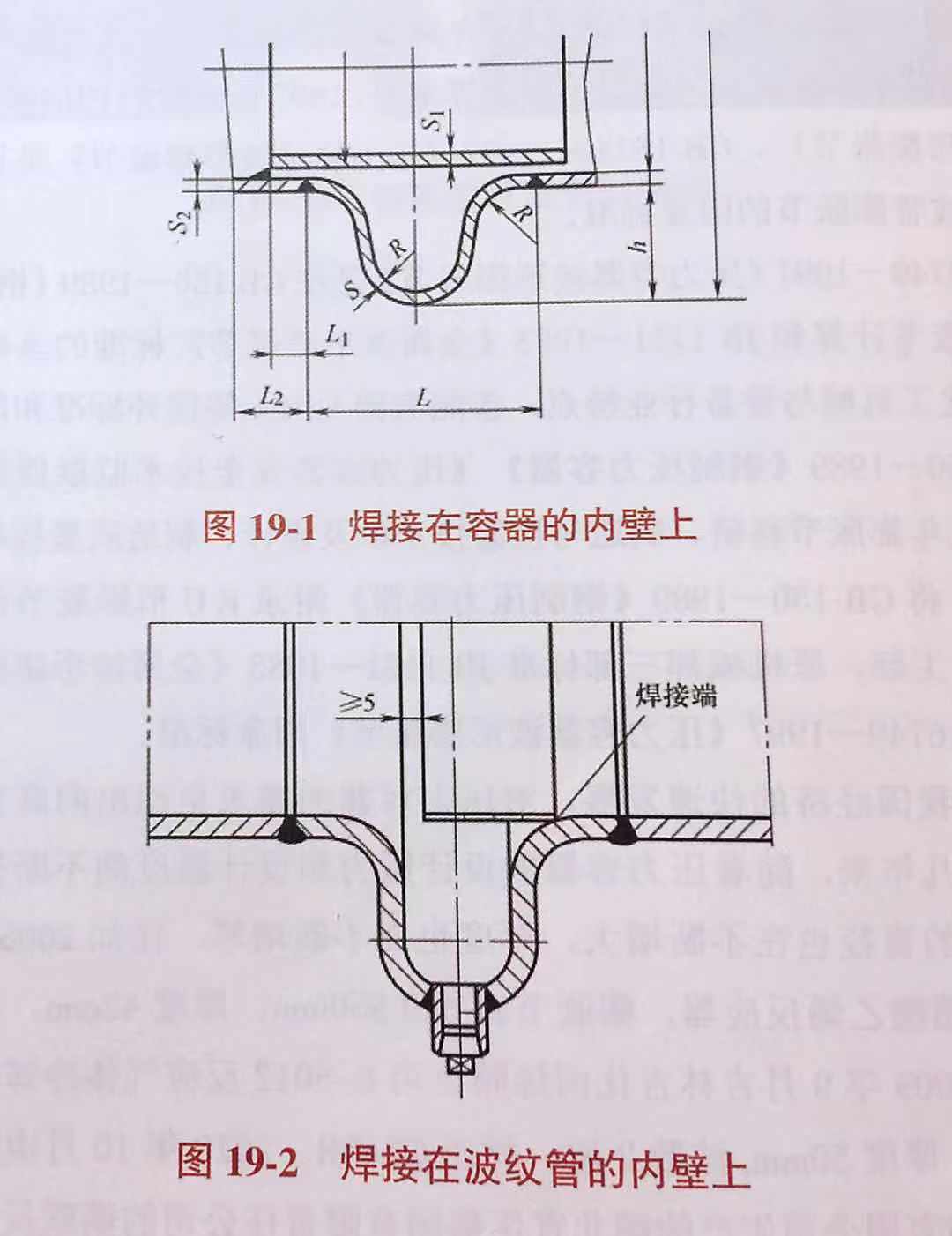

厚壁波紋管膨脹節，顧名思義就是指波紋管壁厚較厚的膨脹節，一般的厚壁膨脹節的單層壁厚都要在4mm以上。壁厚波紋管膨脹節也有單層和多層之分，波紋管的R必須大于3倍的壁厚。波數一般為單波或雙波，在位移量較大的場合也可以設計多波，但是使用情況較少。波紋管膨脹節可以在內部設置導流筒，導流筒的設置方式有以下兩種，一種是焊接在容器的內壁上（如圖19-1所示），一種是焊接在波紋管的內壁上。（如圖19-2所示）。

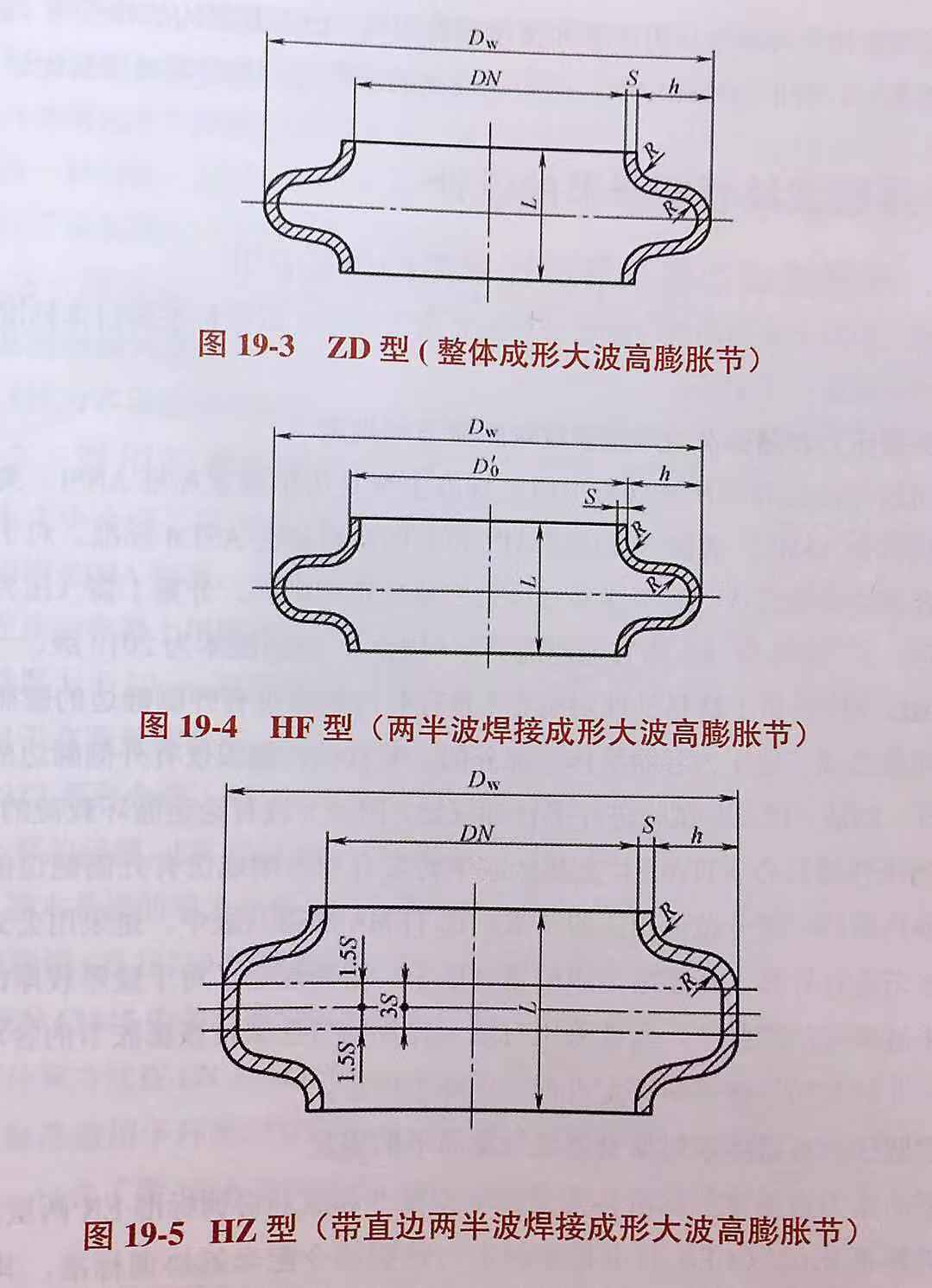

GB16749-1997《壓力容器波形膨脹節》將厚壁波紋管膨脹節分為ZD型（整體成形大波高膨脹節）（圖19-3）、HF型（兩半波焊接成形大波高膨脹節）（圖19-4）和HZ型（帶直邊兩半波焊接成形大波高膨脹節）（圖19-5）三種。
