織物膨脹節的產品結構

織物膨脹節又稱“纖維補償器”，通常由圈帶、隔熱填料和金屬結構件組成，是一種用于釋放管道應力和密封氣體介質的柔性連接件。

織物膨脹節的主要功能包括：吸收溫差引起的管道熱脹冷縮、隔離振源以減振降噪、補償動設備的運動位移、方便大型設備的裝拆等。

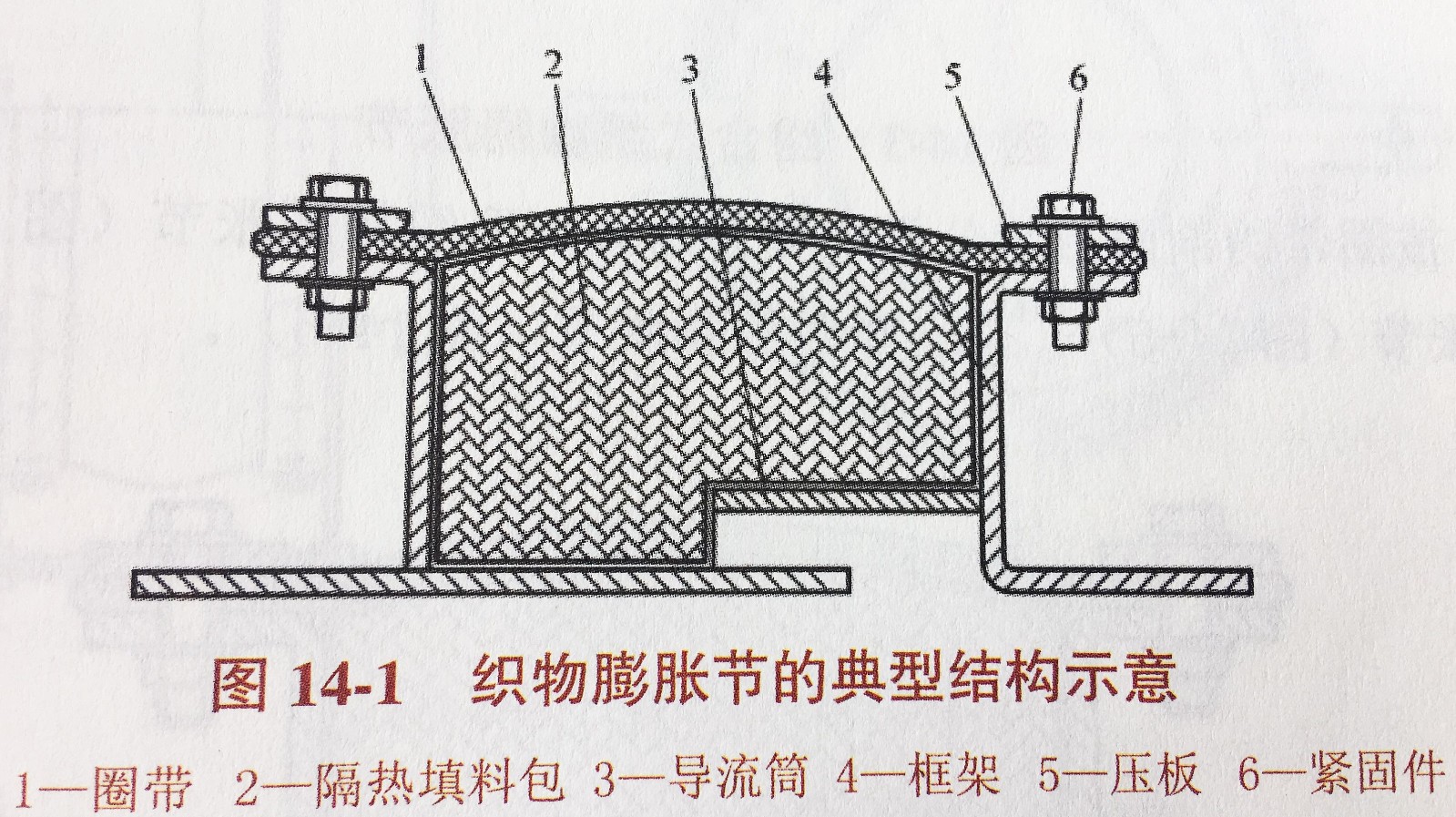

織物膨脹節的典型結構一般由圈帶、框架、隔熱填料包、導流筒、壓板、緊固件等組成。如圖14-1所示。

圈帶：圈帶又稱蒙皮，是織物膨脹節中減振和吸收管道位移的柔性元件。

框架：框架是織物膨脹節中用來支承圈帶并容納隔熱填料包的金屬構件。

壓板：壓板是織物膨脹節中用來將圈帶固定在框架上或連接管道上的金屬板。

導流筒：導流筒是織物膨脹節中用來防止介質中的粉塵或顆粒物磨損圈帶和隔熱填料包的、通常環向封閉的筒狀金屬構件。

隔熱填料包：隔熱填料包是織物膨脹節中充填在由圈帶、框架和導流筒形成的腔體中的、用絲網和/或纖維布包覆的保溫棉、保溫氈（或毯）。
