非金屬膨脹節蒙皮的構造要求

非金屬膨脹節蒙皮的構造、材質、剖面形狀應滿足使用介質的壓力、溫度、腐蝕性、振動和密封要求，以及管道接口和安裝環境等要求。

非金屬膨脹節蒙皮的長度應滿足非金屬膨脹節位移量的要求。非金屬膨脹節的位移量推薦按以下方式確定：

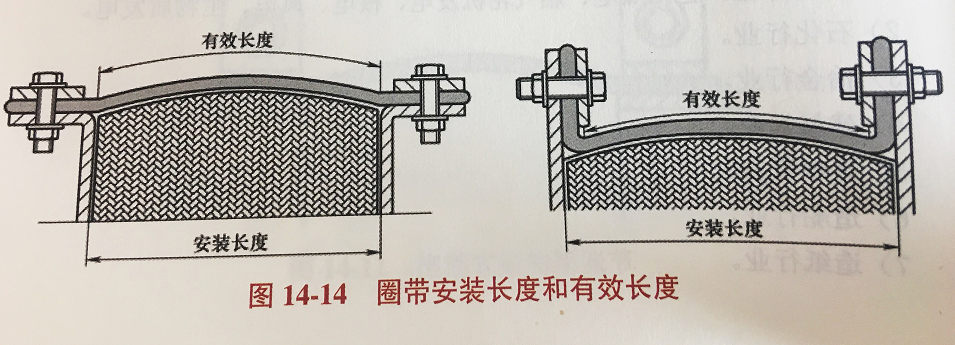

（1）額定軸向壓縮位移=30%非金屬膨脹節蒙皮安裝長度（如圖14-14所示）；最大軸向壓縮位移=40%非金屬膨脹節蒙皮安裝長度。

（2）額定軸向拉伸位移=8%非金屬膨脹節蒙皮安裝長度；最大軸向拉伸位移=15%非金屬膨脹節蒙皮安裝長度。

（3）額定橫向位移=15%非金屬膨脹節蒙皮安裝長度；最大橫向位移=20%非金屬膨脹節蒙皮安裝長度。

如位移量要求超出以上范圍，用戶應和制造商充分溝通后定制產品。

建議圈帶安裝長度盡量不超過400mm,當大于600mm時，非金屬膨脹節蒙皮應采取增強措施，另高溫非金屬膨脹節蒙皮還應注意避免出現熱袋現象。
